近年，随着高清接口越来越普及，老一代vga接口开始逐步退出历史舞台。新近推出的电脑、主机基本取消了vga输出接口，取而代之的是hdmi、dp、type c等接口。对于现存的vga接口显示终端，要想继续利用起来，必须的使用接口转换器。本文是网友关于绿联hdmi转vga转换器的详细拆解。
新电脑上都不带vga口了，想用vga得加一个hdmi转vga的转换器，从网上买了一个绿联的转换器，网上搜索了一下也没有拆解的图片，那就拆一个看看质量怎么样了！官方效果图，看起来不错，比那些廉价的转换头好多了

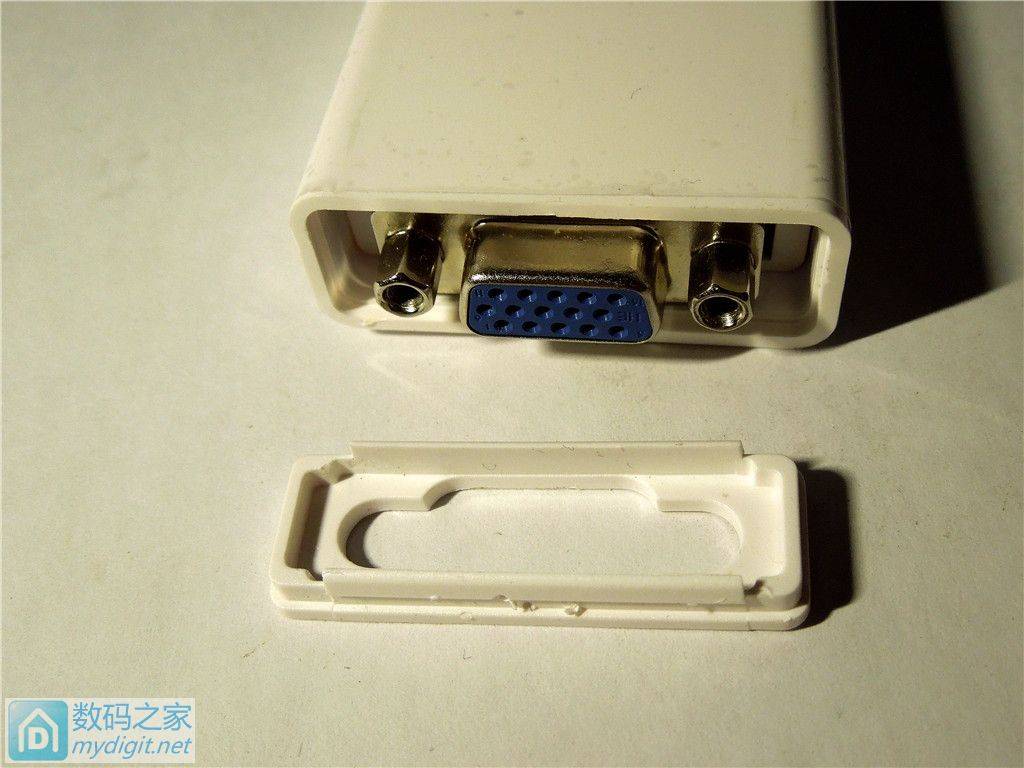

在vga接口处边缘直接撬开就可以打开外壳了：

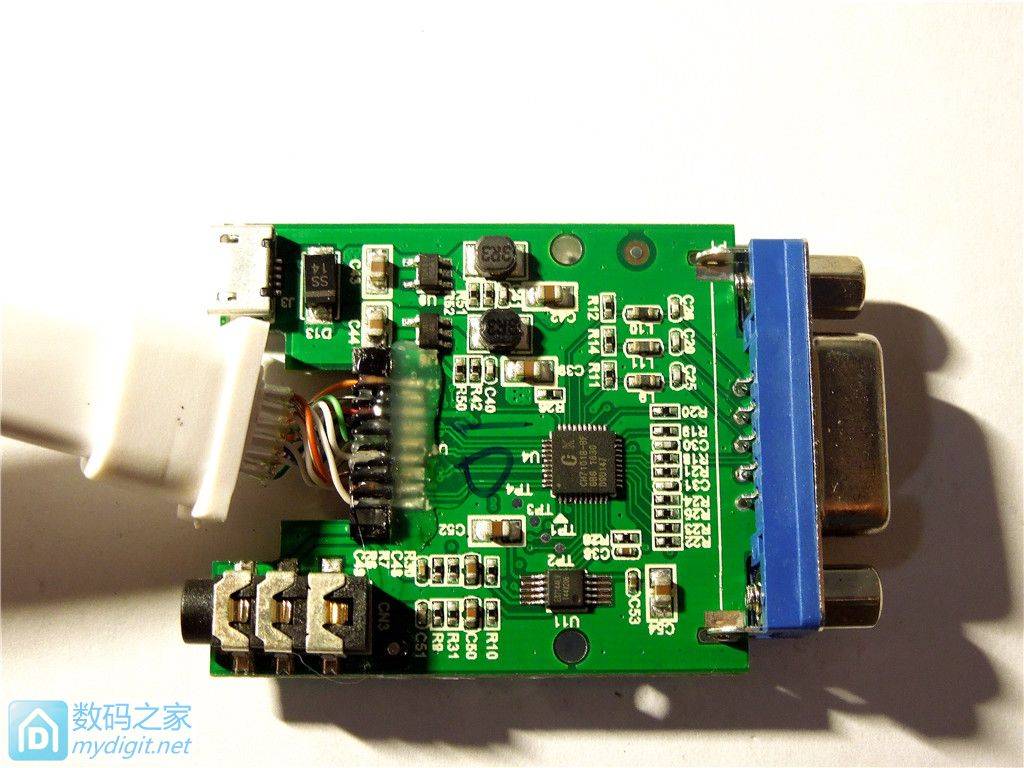

主板正面
大点
绿联hdmi转vga芯片介绍：

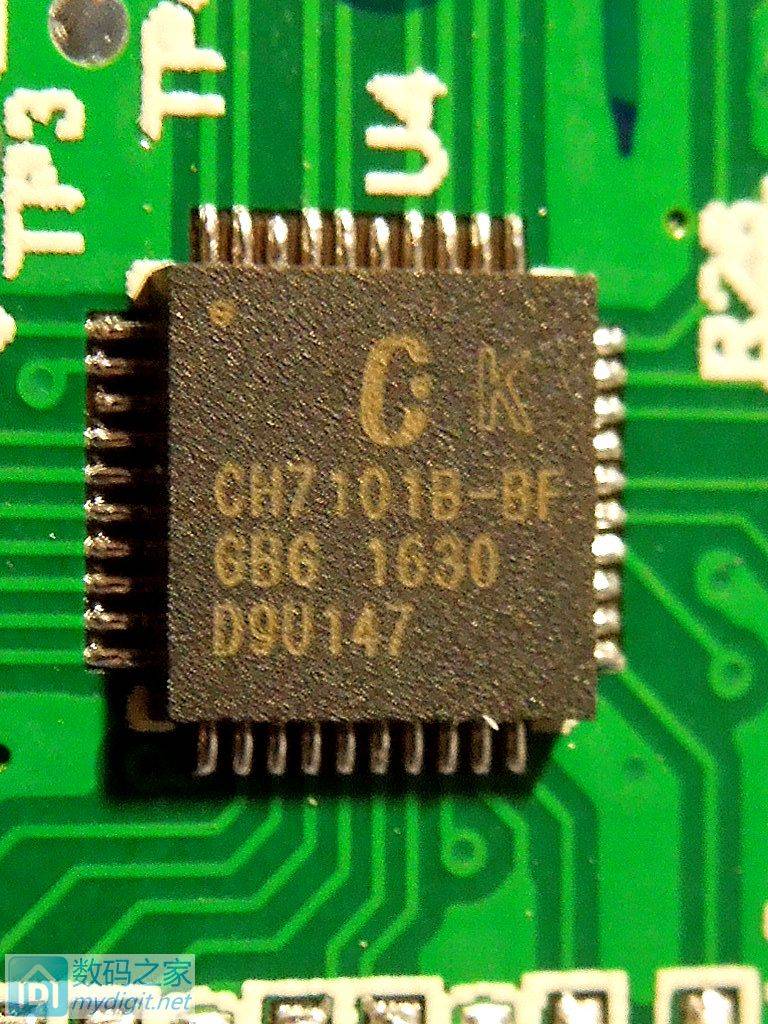

昆泰ch7101b
hdmi接收器兼容hdmi 1.4规范
vga三9位dac高达200mhz的像素率的模拟rgb输出。可以提供同步信号，以分离或组合的方式。支持vesa和cea的计时标准达wuxga 1920x1200 @ 60hz降低冲裁和1920x1080 @ 60hz
在芯片的音频编码器，支持2通道iis / s / pdif音频输出
vga输出符合vesa vsi v1r2规范
单片机嵌入式来处理控制逻辑
支持设备启动的自动加载从片上闪存固件
综合数据缓冲区
无晶体结构
支持vga连接检测
支持hdmi输入检测
支持自动省电模式和低待机电流
支持ycc转换到rgb颜色空间在itu-r bt.601和709
iic接口和hdmi奴隶ddc接口可用于调试和固件更新。
低功耗的架构
符合rohs和无卤包
40引脚qfn封装提供（5×5毫米）

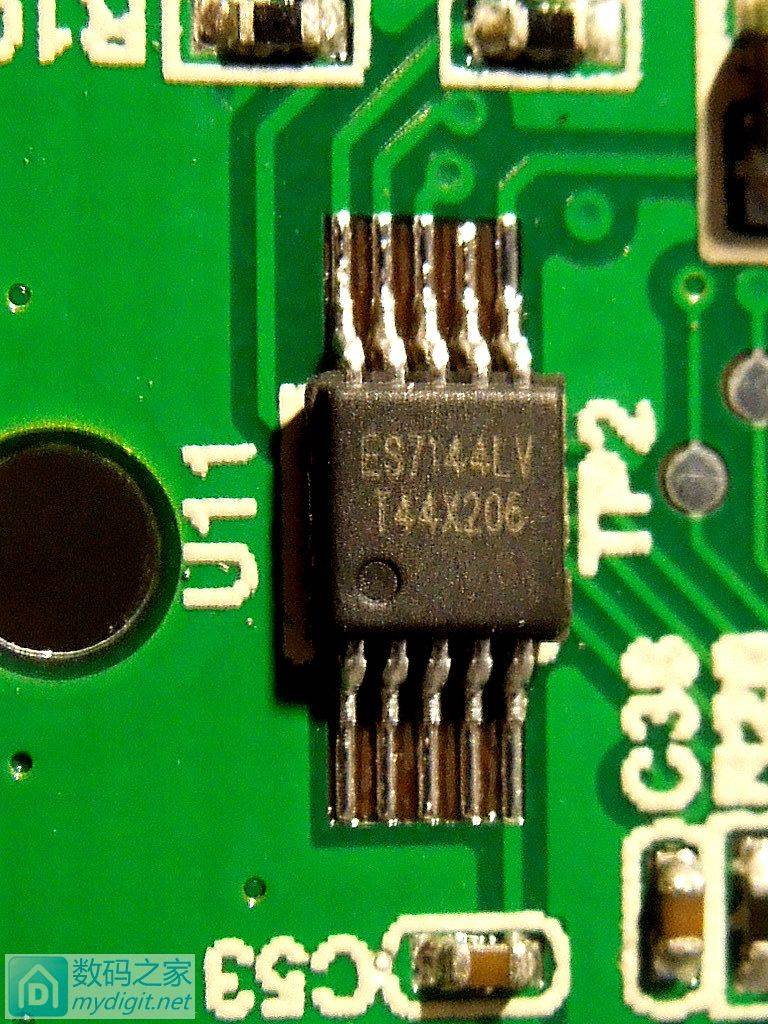

音频解码芯片es7144lv，负责解码音频信号

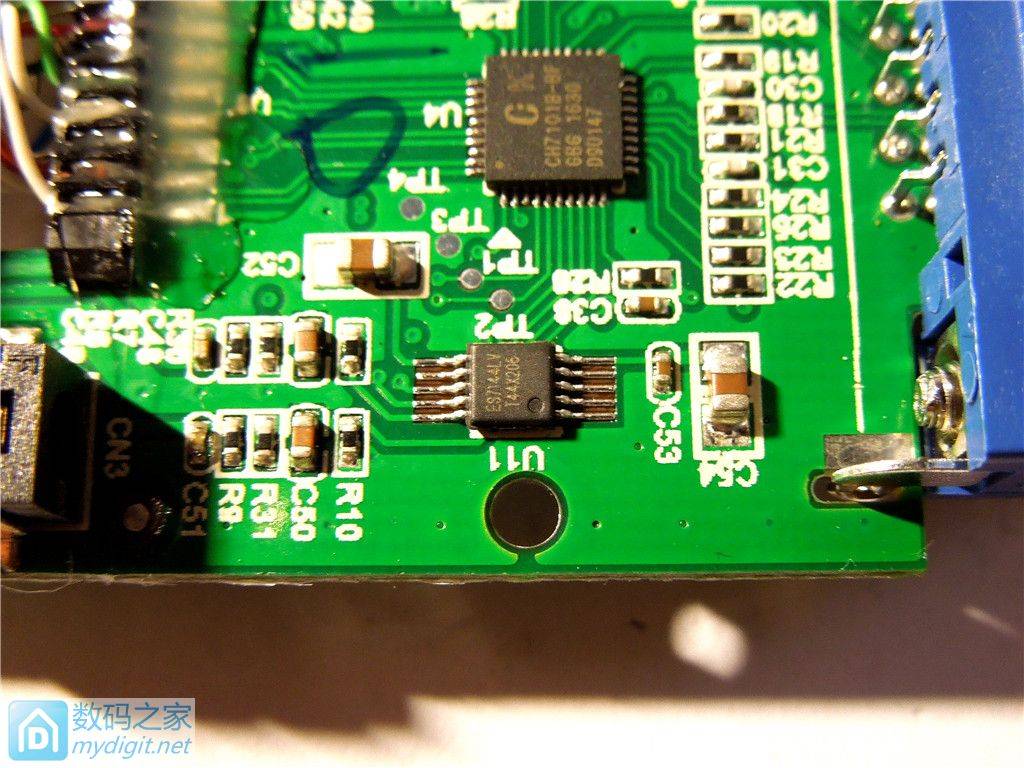

放大看看

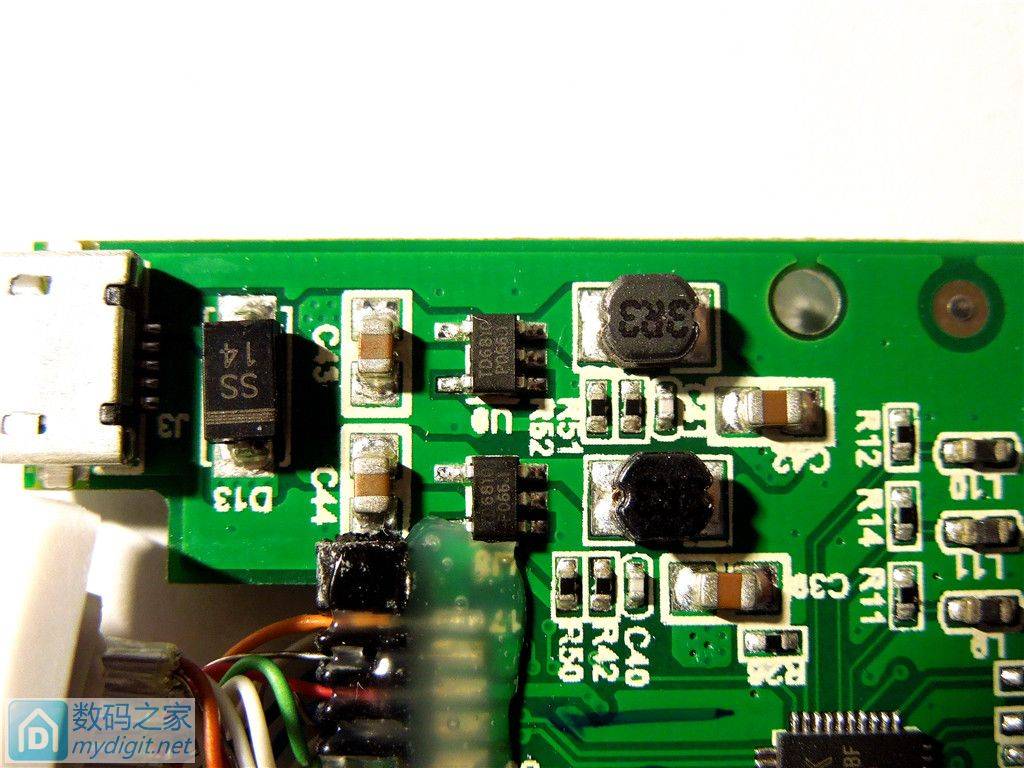

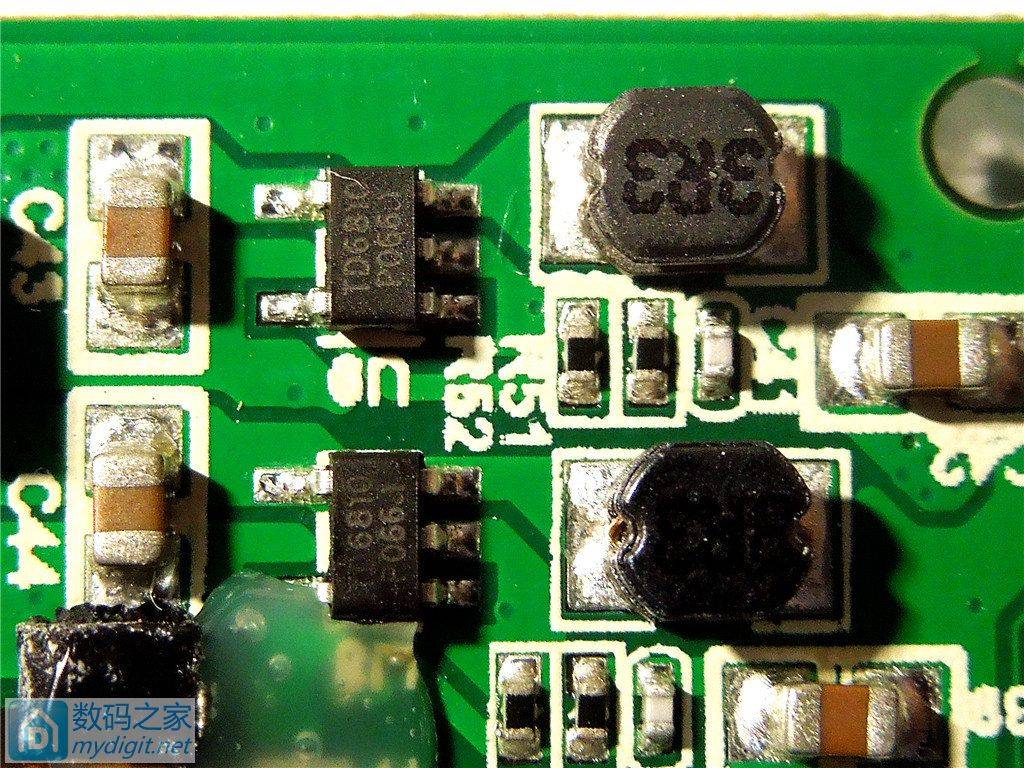

usb供电有芯片转换
电压转换td6810，一个1.2v，一个3.3v

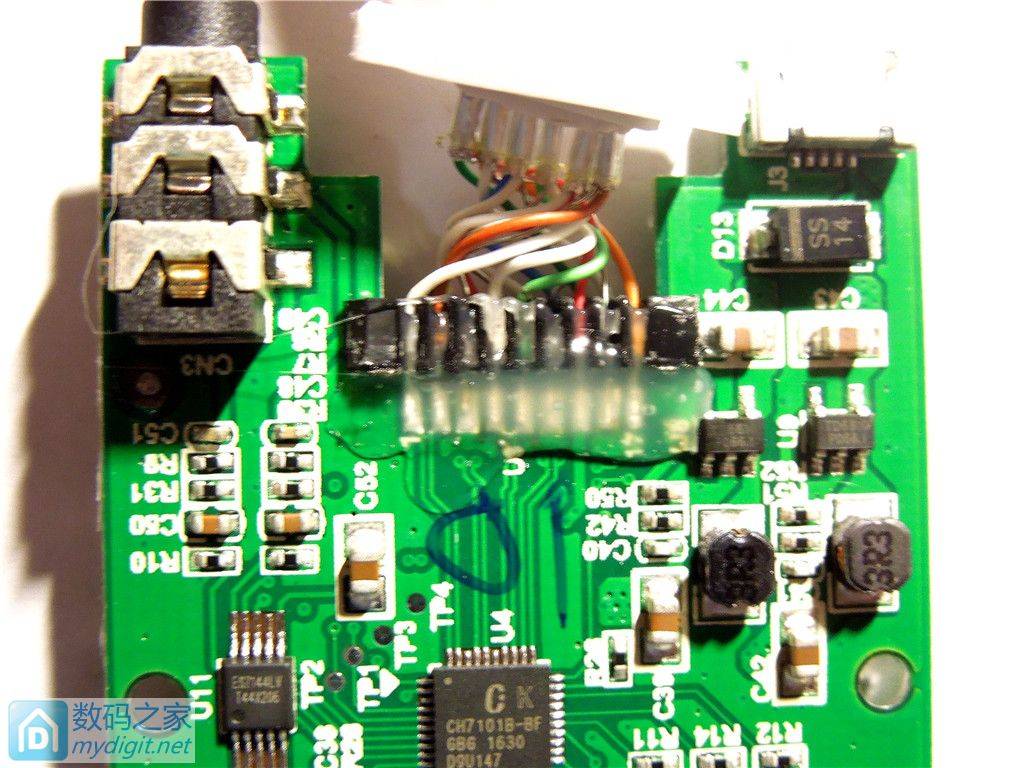

线缆焊接不错，还有塑料卡将线卡到位

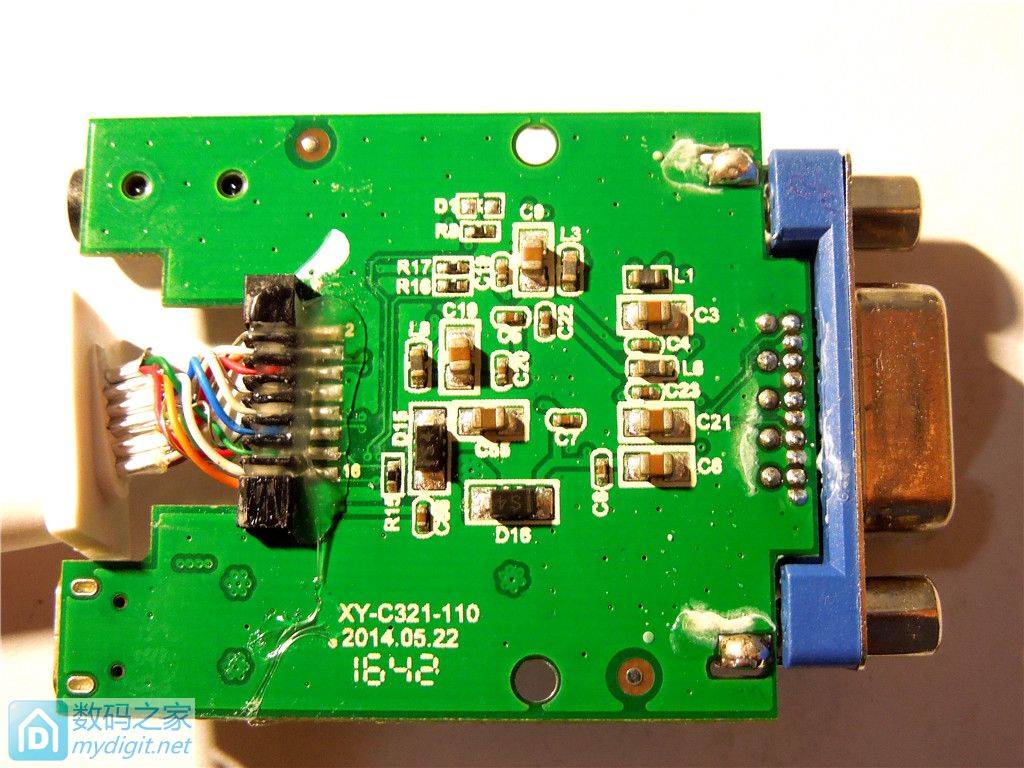

背面
版号，应该是14年5月22设计的，16年42周生产
ok，拆解完了，装上愉快的接投影仪了！
来源：数码之家
http://bbs.mydigit.cn/read.php?tid=2025829
作者:蓝塞
